隨著科技的發展，點云數據作為一種新型的數據形式，在多個領域中都展現出了其強大的應用價值。那么，什么是點云數據？它是如何生成的？又能為我們的生活和工作帶來哪些便利呢？
一、什么是三維點云

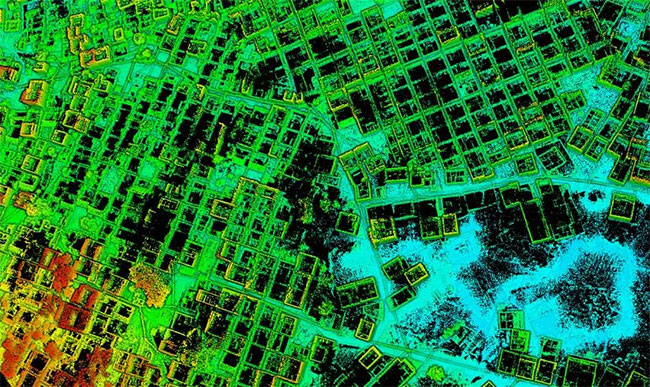

三維點云（3D Point Cloud）是一種用于表示三維空間中對象或場景的數據結構。在最基礎的形式中，它是一個包含多個三維坐標點（X, Y, Z）的集合。點云是空間中的一組數據點，這些點包含了豐富的信息，包括三維坐標X，Y，Z、顏色、分類值、強度值、時間等等。點云是在同一空間參考系下表達目標空間分布和目標表面特性的海量點集合。點云一般是由3D掃描儀獲取，3D掃描儀在物體外部表面、圍繞這些物體測量許多點。這些點是通過對實際物體或場景表面進行離散采樣而獲得的，因此，點云可以被視為場景表面在給定坐標系下的離散表示。
二、主要特點
1、高度靈活性：點云可以用于表示任何類型的三維形狀，包括不規則形狀；
2、數據密度可變性：點云的密度可以非常不同，從只包含一個點（稱為孤點或奇點）到包含幾百萬個數據點的高密度點云；
3、附加信息豐富性：除了基本的三維坐標外，點云數據還可能包含其他屬性，如顏色、分類值、強度值和時間等
三、點云數據的生成
點云數據是通過三維激光掃描、結構光等技術手段，對物體表面進行大量密集的測量，從而獲取物體表面的三維坐標數據。當我們利用三維激光掃描儀掃描某一建筑表面時，我們可以得到大量密集的點，這些點帶有三維坐標（XYZ）、激光反射強度和和顏色信息（RGB）等信息，它們共同創建了可識別的三維結構。簡單來說，當我們使用這些高科技設備對物體進行掃描時，設備會發出激光束或結構光，通過測量激光或光線與物體表面相交點的位置，就可以得到物體表面的點云數據。
點云是目標表面特性的海量點集合，點云越密集，反映的圖像細節和信息就越多。
四、點云建模的應用
點云在三維建模中的應用非常廣泛，以下是幾個主要的應用領域：
1、三維重建與建模：這是點云技術最直接的應用之一。通過采集現實世界的點云數據，利用實景建模軟件ContextCapture進行處理，可以生成逼真的三維場景模型。這些模型可以用于虛擬現實、游戲開發、仿真訓練等領域。例如，在虛擬現實游戲中，點云數據可用于創建真實感強烈的虛擬環境。

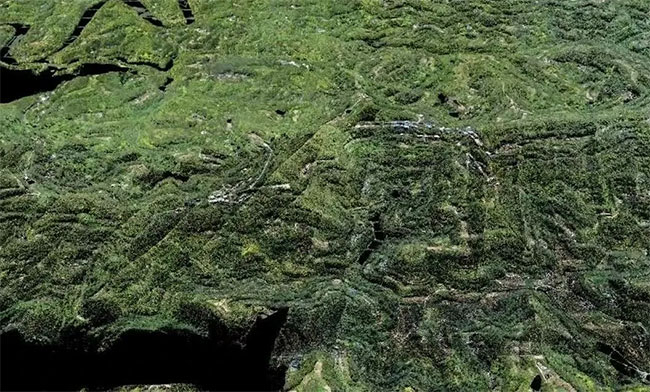

2、地形和地貌重建：點云技術可以用于地形和地貌的三維重建，通過激光掃描或航空激光雷達獲取地面的點云數據，然后對點云數據進行處理和分析，提取地形特征和地貌信息，可以生成高精度的地形模型，用于土地規劃、水文分析等應用。

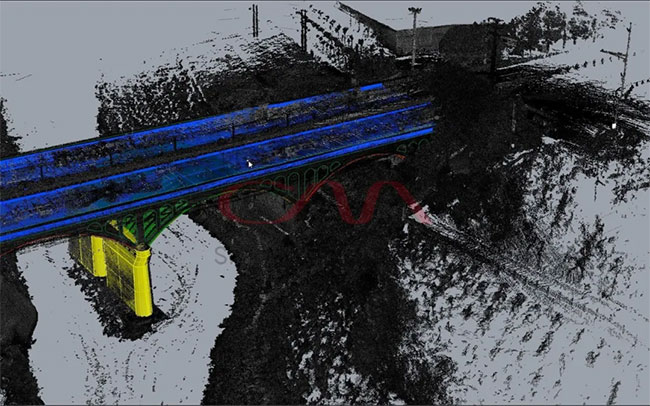

3、工程建模：在建筑工程中，通過激光掃描儀等設備獲取的點云數據，可以利用實景建模軟件ContextCapture生成建筑物的三維模型。這種模型可以用于工程設計和分析，如結構評估、碰撞檢測等。
4、醫學圖像處理和人體建模：在醫學領域，點云重建可以用于醫學影像數據的處理，如CT、MRI等。通過點云重建，可以實現準確的醫學診斷和手術規劃。此外，點云技術還可以用于人體建模，如制作個性化的假肢或矯形器等。
5、物體檢測與識別：在自動駕駛、機器人導航等領域，點云數據可以用于檢測和識別環境中的物體。通過處理和分析點云數據，可以準確地獲取物體的位置、形狀和姿態等信息，從而實現精準的定位和導航。

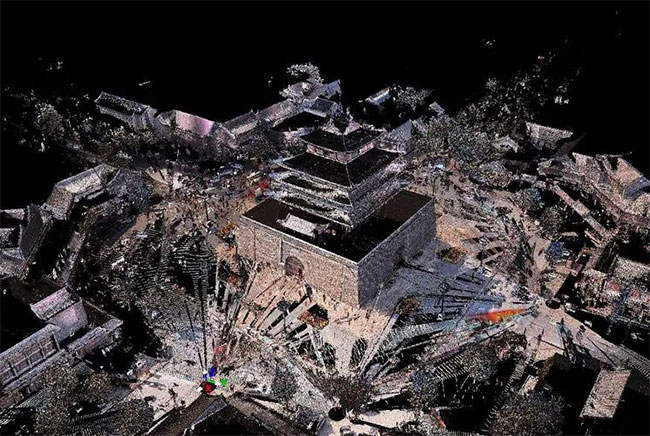

6、文物保護：點云技術可以用于文物和古跡的三維重建和保護，通過激光掃描或攝影測量獲取文物或古跡的點云數據，然后對點云數據進行處理和分析，分析它的幾何特征和屬性信息，重建文物或古跡的三維模型，以實現對其的保護、展示和研究。
7、工業設計和制造：在工業領域，點云技術可以用于工業設計和制造，通過激光掃描或光學測量獲取工業產品或零部件的點云數據，然后對點云數據進行處理和分析，提取產品或零部件的特征信息，最終實現對其的設計、檢測和制造。
點云涉及的領域技術非常廣泛，包括但不限于以下幾種：
1、點云濾波：這是數據預處理階段的一個重要步驟，主要是濾掉噪聲和其他不需要的數據。點云濾波的方法有很多種，例如雙邊濾波、高斯濾波、條件濾波、直通濾波、隨機采樣一致濾波、VoxelGrid濾波等。
2、點云關鍵點提�。宏P鍵點是在二維圖像上常用的特征提取算法，可以推廣到三維空間。常見的三維點云關鍵點提取算法有ISS3D、Harris3D、NARF、SIFT3D等。
3、特征和特征描述：除了關鍵點，點云數據還需要計算一些額外的參數，例如法線方向、曲率、紋理特征等。這些特征描述算法有法線和曲率計算、特征值分析、PFH、FPFH、3D Shape Context、Spin Image等。
4、點云配準：這是將多個點云數據進行對齊的過程，常用的配準算法有正太分布變換和著名的ICP點云配準等。
5、SLAM圖優化：SLAM技術中，點云數據需要通過圖優化工具進行優化，常用的工具包括g2o、LUM、ELCH等。
6、目標識別檢索：這是點云數據處理中一個偏應用層面的問題，常使用Hausdorff距離來進行深度圖的目標識別和檢索。
7、變化檢測：無序點云在連續變化中，八叉樹算法常常被用于檢測變化，與關鍵點提取技術結合起來使用。
8、三維重建：從一個個孤立的點云數據中獲得整個曲面，常用的三維重建算法和技術有泊松重建、Delauary triangulatoins 表面重建等。
9、點云數據管理：主要包含點云壓縮、點云索引（KDtree、Octree）、點云LOD（金字塔）等，用于海量點云的渲染。
10、點云分割與分類：這是目標識別的基礎，分割的方法包括區域提取、線面提取、語義分割與聚類等。分類則包括基于點的分類和基于分割的分類等。
五、點云數據建模的方法及流程
點云數據建模是指利用點云數據構建三維模型的過程。點云數據建模的主要應用場景包括建筑建模、地形測繪、文化遺產保護、工業檢測、醫療影像分析等。
點云數據建模的方法包括但不限于以下幾種：
1、表面重建方法：通過點云數據生成曲面模型，常見的算法包括Delaunay三角化、Ball Pivoting等。
2、插值方法：對點云數據進行插值計算，生成連續的曲面模型，常見的算法包括移動最小二乘法（Moving Least Squares，MLS）、樣條插值等。
3、體積建模方法：通過點云數據構建三維體素模型，常見的算法包括體素化、八叉樹等。
將點云數據轉化為三維模型的過程通常包括以下幾個步驟：
1、數據采集：使用激光掃描儀、三維相機等設備采集點云數據。
2、數據預處理：對原始的點云數據進行去噪、濾波等處理，以消除數據中的錯誤和冗余信息。在三維激光掃描的過程中，點云數據的獲取常常會受到物體遮擋、光照不均勻等因素的影響，容易造成復雜形狀物體的區域掃描盲點，形成孔洞。同時由于掃描測量范圍有限，對于大尺寸物體或者大范圍場景，不能一次性進行完整測量，必須多次掃描測量，因此掃描結果往往是多塊具有不同坐標系統且存在噪聲的點云數據，不能夠完全滿足人們對數字化模型真實度和實時性的要求，所以需要對三維點云數據進行去噪、簡化、配準以及補洞等預處理。
通過數據預處理，可以有效剔除點云中的噪聲和外點，在保持幾何特征的基礎上實現點云數據簡化，并將不同角度掃描的點云統一到同一坐標系下，為后續的曲面構建及三維實體模型生成提供穩健的數據基礎。
3、特征提取：從預處理后的點云數據中提取特征，包括幾何特征、紋理特征等。
4、數據配準：將不同視角或不同時間獲取的點云數據進行對齊，確保它們能夠準確地拼接在一起。
5、表面重建：基于處理后的點云數據，利用三角剖分、泊松重建等算法，生成物體的表面模型。
6、模型優化：對生成的三維模型進行細節增強、平滑處理等優化操作，使模型更加真實、精細。
7、模型輸出：將優化后的三維模型進行輸出，可導出為多種格式，如OBJ、STL等。
通過上述步驟，我們就可以將點云數據轉化為三維模型，為后續的分析、設計等工作提供便利。
在實際工作中，我們可以利用ContextCapture實景建模軟件/Trimble RealWorks 點云后處理軟件對點云數據進行三維重建。ContextCapture可以更好地評估點云并生成更精確的三維模型。ContextCapture可以對點云進行增強、分割、分類，并與工程模型相結合。利用ContextCapture的高級三維建模、橫截面切割、斷裂線和地形提取功能，能快速高效地對竣工條件進行建模并支持設計流程。如通過將點云數據導入到ContextCapture中，經過圖像定位和定向、生成點云、點云編輯和處理等流程，就可以快速進行點云三維重建。
點云數據與實景影像融合成果，基于點云數據，ContextCapture還可以從生成非常龐大的可縮放地形模型。通過與原始數據源同步，可縮放地形模型可實時更新到最新。這樣做的價值在于，擁有所有數據的全局、最新和綜合表示，并用于使用各種顯示模式和執行分析，以及生成動畫和可視化效果。
六、點云建模的優勢
1、高精度測量：點云建模能夠提供非常高精度的三維坐標數據。與傳統的測量方法相比，點云建模不受視線限制，能夠準確地捕捉到物體的每一個細節，包括復雜的幾何形狀和細微的表面變化。
2、高效率：傳統的勘測方法往往需要耗費大量的人力和時間。而點云建模技術則能夠快速地獲取大量的數據，并且通過自動化的數據處理和分析軟件，可以極大地提高工作效率。
3、非接觸式測量：點云建模通常不需要與被測物體進行物理接觸，這就避免了因接觸而產生的誤差和可能的物體損傷。
4、豐富的信息獲�。撼宋矬w的三維坐標外，點云數據還可以包含顏色、紋理等豐富的信息，這對于后續的模型處理和應用非常有利。
5、靈活的應用場景：無論是室內還是室外，無論是大型建筑物還是細小的文物，點云建模技術都能夠適應不同的應用場景，展現出其強大的適應性。
七、點云主要應用領域
點云被廣泛應用于許多領域，包括創建3D CAD模型用于工業生產部分，用于度量與質量檢測，還有用于大量的視覺、動畫、渲染以及大規模定制的應用。點云可以解決很多問題，在多個領域都有應用。
首先，點云可以用于環境感知與障礙物檢測，為自動駕駛系統提供精確的三維空間信息，實現精準導航與運動規劃。
其次，在增強現實與虛擬現實方面，點云數據可以構建真實的三維環境，與虛擬對象進行融合，創造沉浸式的交互體驗，應用于各類訓練模擬器和娛樂場景。
此外，點云還被用于建筑設計與管理，將點云與BIM建筑信息模型相結合，可以實現現有建筑的數字化管理與維護，也可以輔助新建筑的設計規劃。
另外，在機器視覺與目標識別領域，點云是計算機視覺處理的三維數據輸入，可以用于三維目標檢測、跟蹤、識別和語義分割等，廣泛應用于智能制造與服務機器人等領域。
最后，點云還被應用于三維測繪與監測，利用點云數據可以實現高精度的三維測量與建筑物傾斜檢測，用于安全監測與質量控制。
